Detalhe produto

Madres C

Perfil estrutural para suporte

Aplicação:
Perfil de suporte para chapas perfiladas e painéis sandwich para revestimento metálico em superfícies horizontais e verticais.

Composição:
Aço estrutural S280GD, S320GD, S350GD, segundo EN 10346.
Revestimento metálico Z200 ou Z275, segundo EN 10346.

Dimensões:
Altura varia entre os 90 e os 300 mm.
Espessura varia entre 1,0 e 3,0 mm.

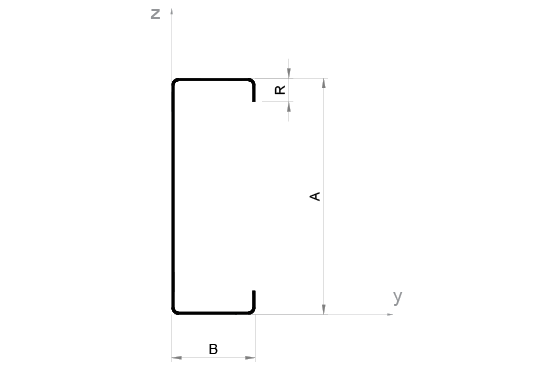

Gama de Perfis:

Secção		Alma A	Banzo B	Reforço R	Peso	Área
Secção		mm	mm	mm	Kg/m	m²/m
C 90	90 x 1	90	45	18,5	1,63	0,416
	90 x 1.5			20,5	2,46	0,417
	90 x 2			22,5	3,3	0,418
	90 x 2.5			24,5	4,15	0,418
C 100	100 x 1	100	45	13,5	1,63	0,416
	100 x 1.5			15,5	2,46	0,417
	100 x 2			17,5	3,3	0,418
	100 x 2.5			19	4,13	0,418
	100 x 3			21,5	5,01	0,42
C 120	120 x 1	120	55	14,5	1,96	0,501
	120 x 1.5			17	2,96	0,503
	120 x 2			19	3,97	0,504
	120 x 2.5			20,5	4,98	0,504
	120 x 3			23	6,03	0,506
C 140	140 x 1	140	45	14,5	1,96	0,501
	140 x 1.5			17	2,96	0,503
	140 x 2			19	3,97	0,504
	140 x 2.5			20,5	4,98	0,504
	140 x 3			23	6,03	0,506
C 150	150 x 1.5	150	45	12	2,96	0,503
	150 x 2			14	3,97	0,504
	150 x 2.5			15,5	4,98	0,504
	150 x 3			18	6,03	0,506
C 160	160 x 1.5	160	55	17	3,43	0,583
	160 x 2			19	4,6	0,584
	160 x 2.5			20,5	5,76	0,584
C 170	170 x 1.5	170	52	15	3,43	0,583
	170 x 2			17	4,6	0,584
	170 x 2.5			18,5	5,76	0,584
	170 x 3			21	6,97	0,586
C 200	200 x 1.5	200	48	14	3,67	0,623
	200 x 2			16	4,92	0,624
	200 x 2.5			17,5	6,15	0,624
	200 x 3			20	7,44	0,626
C 220	220 x 1.5	220	65	17	4,38	0,743
	220 x 2			19	5,86	0,744
	220 x 2.5			20,5	7,33	0,744
	220 x 3			23	8,85	0,746
C 240	240 x 1.5	240	57	15	4,38	0,743
	240 x 2			17	5,86	0,744
	240 x 2.5			18,5	7,33	0,744
	240 x 3			20	8,81	0,746
C 250	250 x 1.5	250	52	15	4,38	0,743
	250 x 2			17	5,86	0,744
	250 x 2.5			18,5	7,33	0,744
	250 x 3			20	8,81	0,746
C 270	270 x 1.5	270	63	15,5	4,88	0,829
	270 x 2			17,5	6,53	0,83
	270 x 2.5			19	8,17	0,83
	270 x 3			20,5	9,82	0,832
C 300	300 x 1.5	300	80	24,5	5,85	0,993
	300 x 2			26,5	7,82	0,994
	300 x 2.5			28	9,78	0,994
	300 x 3			29,5	11,75	0,996

Regulamentação:

Segundo a norma EN 1090
